L'installation d'un coffret photovoltaïque suit un déroulé précis qu'un électricien qualifié exécute en quelques étapes. Première étape : la fixation du boîtier sur un support mural stable, à proximité de l'onduleur ou du tableau électrique. Deuxième étape : le raccordement des câbles d'entrée (issus de l'onduleur ou des panneaux) aux borniers prévus, puis des câbles de sortie vers le tableau général. Troisième étape : le serrage des connexions, le contrôle de la continuité et le test du parafoudre. Dernière étape : la mise en place sous tension et la vérification du bon fonctionnement des protections. Un kit solaire pré-câblé LX Solar simplifie cette pose grâce à un repérage normatif et des connexions plug and play. Le tuto détaillé et le schéma de câblage sont fournis avec chaque coffret commandé. Ce guide ne remplace pas l'intervention d'un professionnel certifié, indispensable pour la validation consuel.

Le fonctionnement d'un coffret de protection AC repose sur la surveillance continue du courant alternatif en sortie de l'onduleur. Lorsque le courant dépasse le seuil toléré par le disjoncteur ou qu'une fuite de courant apparaît, le coffret coupe immédiatement le circuit pour isoler votre installation photovoltaïque du réseau de distribution. Le parafoudre, lui, absorbe les surtensions transitoires causées par la foudre ou par les variations du réseau électrique, en les redirigeant vers la terre. Cette triple protection (surintensité, défaut différentiel, surtension) assure la sécurité de votre installation et celle des intervenants, tout en évitant qu'un défaut local ne se propage jusqu'à votre tableau domestique.

Au-delà du boîtier lui-même, plusieurs accessoires et matériel électrique complètent votre installation. Les câbles solaires en 4 mm² équipés de connecteurs MC4 relient les panneaux photovoltaïques au coffret DC, avec des allonges disponibles de 1 à 5 mètres selon la distance à couvrir. Côté AC, des câbles secteur adaptés à votre micro-onduleur (Hoymiles, Hypontech, Solax ou Deye) assurent la liaison vers le tableau, dans des longueurs de 5 à 20 mètres. À l'intérieur du coffret, le disjoncteur, l'interrupteur différentiel et le parafoudre sont déjà intégrés sur nos modèles pré-câblés, ce qui évite l'achat séparé de composants. Un presse-étoupe, quelques colliers de serrage et un jeu de cosses complètent en général la pose pour garantir une installation propre et étanche.

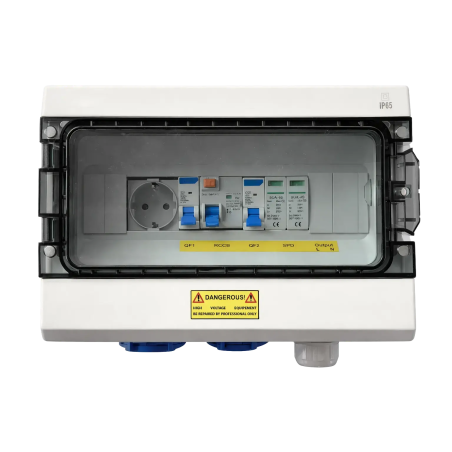

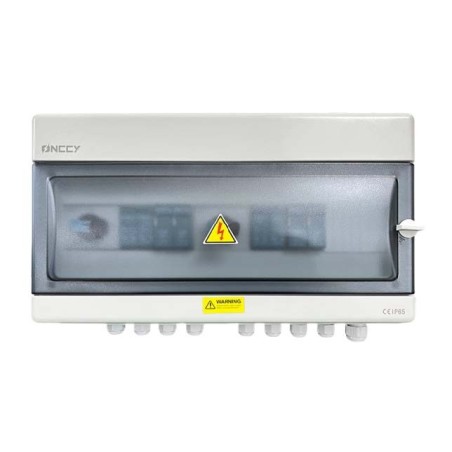

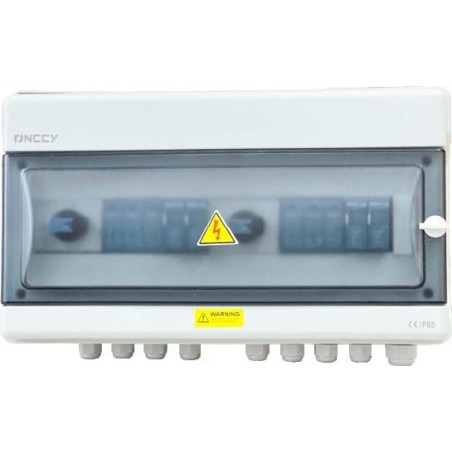

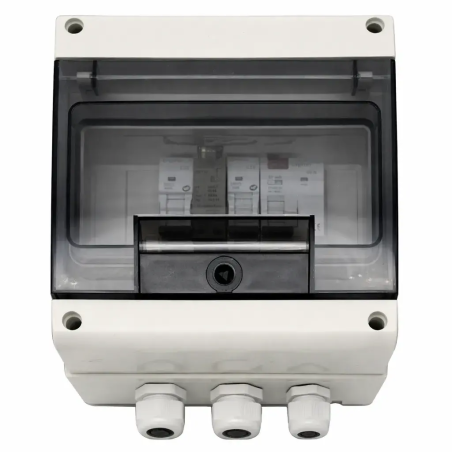

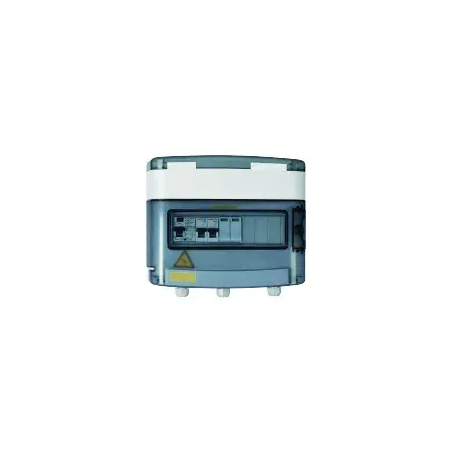

Plusieurs types de coffrets photovoltaïques répondent à la diversité des installations solaires. La première distinction se fait entre coffret AC photovoltaïque et coffret DC : le premier protège la partie courant alternatif en sortie d'onduleur, le second sécurise la partie courant continu entre panneaux et onduleur. Les coffrets AC se déclinent ensuite en version mono (protection AC monophasé) pour les installations résidentielles jusqu'à 9 kW, et en version triphasée pour les puissances supérieures ou les installations avec appareils à forte consommation. Il existe aussi des coffrets combinés AC/DC qui regroupent les deux protections dans un seul boîtier, utiles pour simplifier une installation solaire compacte. Certaines références intègrent des fonctions complémentaires : compteur de production solaire, QRelay pour micro-onduleurs Enphase, ou entrées multiples pour gérer plusieurs strings de panneaux.
