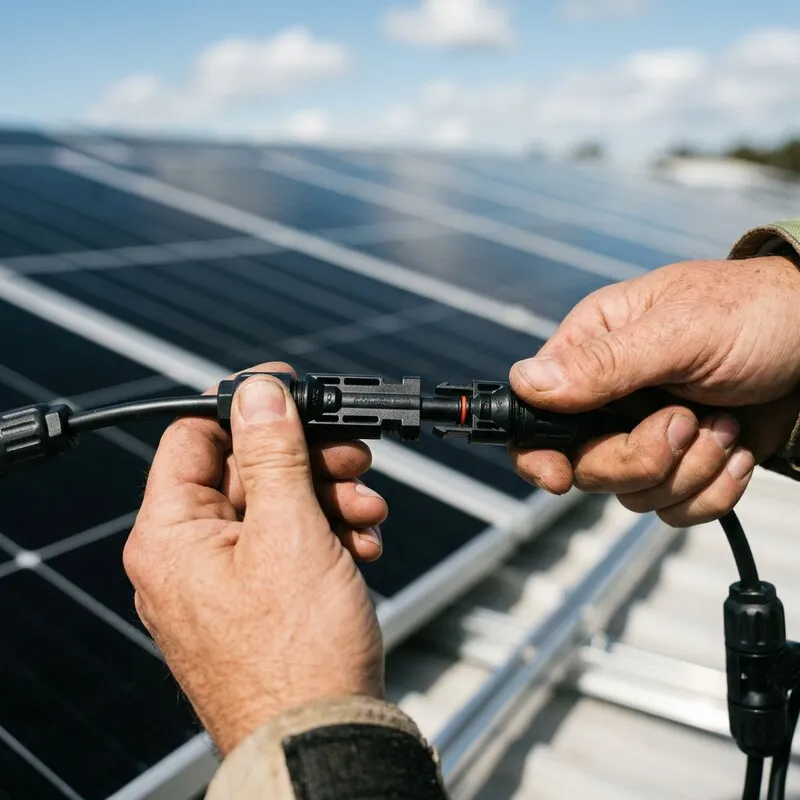

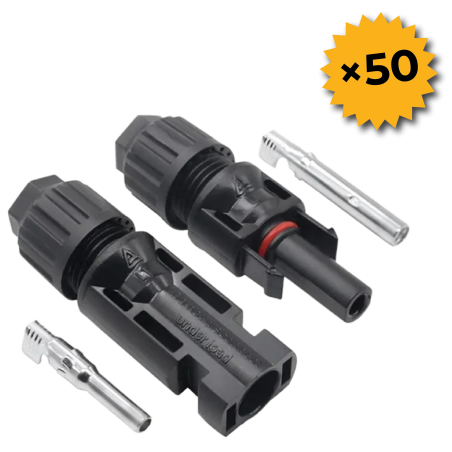

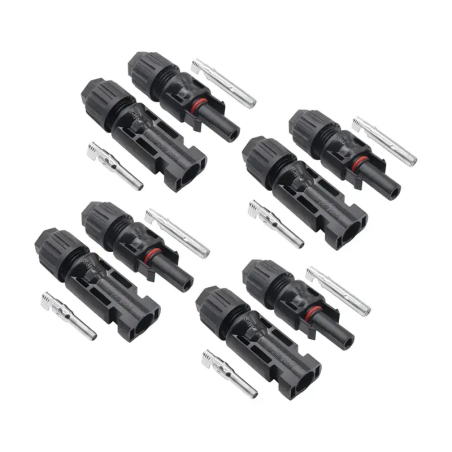

Les connecteurs de panneaux se répartissent en plusieurs catégories selon leur standard technique. Le connecteur MC4 domine le marché photovoltaïque : il se décline en connecteur MC4 mâle, équipé d'une broche centrale, et en connecteur MC4 femelle, doté d'une douille de réception. Les deux s'emboîtent pour former une liaison étanche et verrouillée. On rencontre aussi des variantes comme le MC4 Evo 2 et quelques connecteurs propriétaires spécifiques à certains fabricants. Ces différents types de connecteurs répondent à des usages variés, mais le MC4 reste la référence universelle sur les panneaux solaires vendus en France. LX Solar maintient en permanence des connecteurs MC4 en stock, en version mâle et femelle, pour connecter vos panneaux dans toutes les configurations d'installation.

Installer vos connecteurs MC4 suit une logique en trois temps : préparation, connexion et sertissage. Dénudez d'abord le câble solaire photovoltaïque sur 6 à 8 millimètres sans couper de brins de cuivre. Insérez ensuite la partie dénudée dans la cosse métallique, puis pressez avec une pince à sertir dédiée MC4, seul outil qui assure la pression homogène requise. Procédez enfin à la mise en place de la cosse dans le corps du connecteur jusqu'au clic de verrouillage et vissez l'embout d'étanchéité. Notre tuto installation connecteurs fourni avec chaque commande LX Solar illustre chaque étape pour guider votre travail.

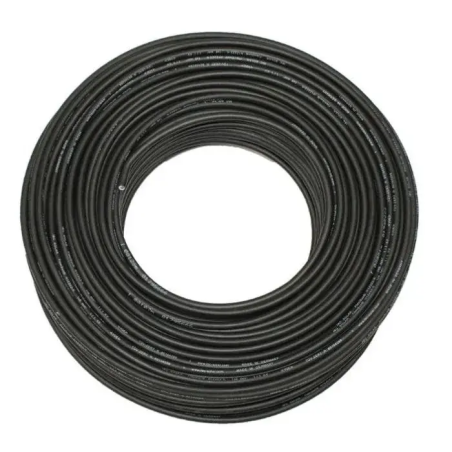

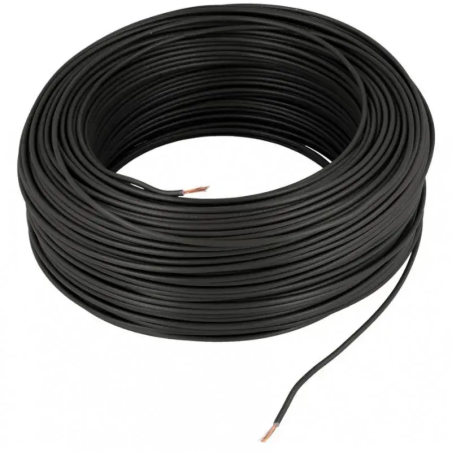

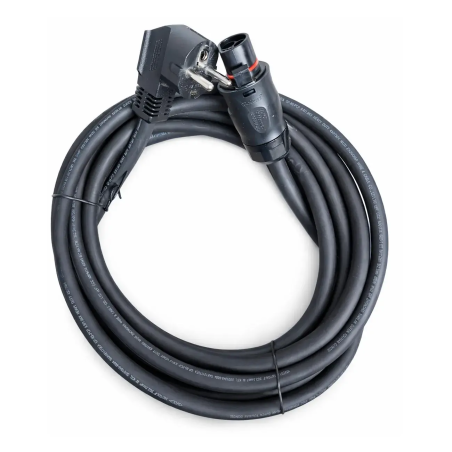

Un connecteur est compatible avec les câbles solaires photovoltaïques de section 4 mm² ou 6 mm². La section de câble retenue dépend de la puissance de votre installation et de la distance entre panneaux et onduleur. Le câble solaire noir sert à la polarité négative, le câble solaire rouge à la polarité positive, une convention qui facilite le repérage lors du montage. Les deux couleurs se sertissent sur des connecteurs identiques, seule la polarité change. Attention à ne pas confondre câble solaire et câble secteur : ce dernier relie l'onduleur au tableau électrique et utilise une connectique différente, incompatible avec MC4. Les câbles de section inadaptée ou hors normes compromettent la fiabilité du sertissage et la durabilité de la liaison.

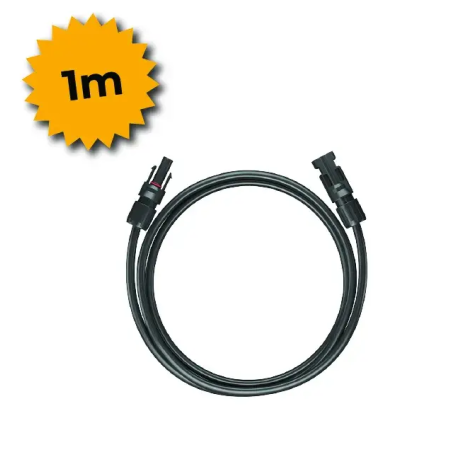

Les connecteurs MC4 solaires se trouvent chez les distributeurs de connecteurs spécialisés en matériel photovoltaïque, qui garantissent l'authenticité du produit et la conformité aux normes. LX Solar, boutique solaire de diffusion en ligne, maintient un stock connecteur permanent à l'unité ou à la paire, avec un meilleur prix sur les commandes groupées et les lots pour installateurs. Vous pouvez aussi commander votre câble solaire déjà équipé de connecteurs montés en usine, une option qui évite le sertissage sur place. Les grandes surfaces de bricolage proposent parfois des modèles d'entrée de gamme, mais la fiabilité et la compatibilité avec votre matériel ne sont pas toujours au rendez-vous pour une installation photovoltaïque durable.

La durée de vie d'un connecteur MC4 atteint 25 ans lorsqu'il est serti et posé dans les règles, soit la longévité standard des panneaux solaires. Cette durabilité repose sur plusieurs facteurs : la qualité du cuivre étamé au contact, la robustesse du corps en polyamide et la résistance intempéries (pluie, gel, UV, chocs thermiques). La plupart des fabricants offrent une garantie connecteur de 2 à 10 ans, mais la performance réelle va bien au-delà si l'installation respecte les règles de pose. La longévité dépend aussi du sérieux du sertissage initial, étape qui conditionne tout le reste du cycle de vie du produit.

Le sertissage d'un connecteur MC4 demande un outil à sertir adapté : une pince à sertir spécifique MC4, calibrée pour la section de câble utilisée. Les pinces universelles ne produisent pas la pression homogène nécessaire à une connexion sécurisée. Le tuto sertissage connecteur se déroule en cinq étapes : dénudez le câble, insérez les brins dans la cosse, pressez la pince d'un geste complet, vérifiez visuellement la qualité du sertissage, puis assemblez la cosse dans le corps du connecteur jusqu'au clic. Chaque étape sertissage conditionne la fiabilité finale de la liaison. Un contrôle au multimètre confirme la continuité électrique avant la mise sous tension.

Les avantages connecteurs MC4 expliquent leur adoption massive sur les installations photovoltaïques. Le verrouillage mécanique garantit une connexion sécurisée qui ne se défait pas sous vibration ou traction, point essentiel en toiture. L'étanchéité connecteur atteint les classes IP67 à IP68, avec une protection intempéries et contre l'humidité éprouvée sur toute la durée de vie de l'installation. Les matériaux qui composent le corps sont résistants aux UV et ne se fragilisent pas sous exposition prolongée. La facilité d'installation constitue un autre atout : un simple clic suffit pour assembler deux connecteurs compatibles, ce qui fluidifie le travail des installateurs et réduit les risques d'erreur de montage.
